【強光手電筒電路圖】led手電筒原理 led強光手電筒電路圖詳解

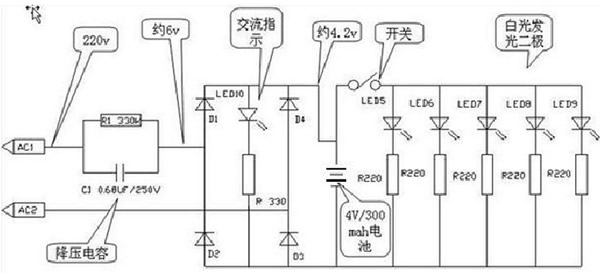

強光手電筒電路圖

這個電路大致可以分為三部分：1、整流降壓部分；2、電池；3、發光回路部分

1、整流降壓部分由AC1、AC2、R1、C1、D1-D4、R及交流指示燈組成。220V交流電源接AC1、AC2。經R1、C1分壓后得到約6V的交流電壓。經橋式整流后在電池的負極和正極之間得到約4.2V的直流電壓。

2、電池部分工作狀態有3種：充電、放電、不充也不放。

（1）如果插上交流電，電池兩端接反極性電壓且大于電池放電電壓，電池就處于充電狀態（不管開關有沒有閉合都充電）。

（2）不插交流電、閉合開關，發光回路接通，燈亮，電池放電。

（3）如果不插交流電，斷開開關，電池不充電也不放電。

3、發光回路由開關、白光發光二極管及其限流電阻與電池共同組成。只要開關閉合燈就亮。插交流電由交流供電，否則由電池供電。

這個簡單，C1是限流電容，R1是C1的泄放電阻（防止在拔掉插頭后，C1的殘存電壓通過插頭電人），D1～D4構成了橋式整流，將C1限流后的交流變?yōu)榱酥绷?，然后送給電池充電，因?yàn)殡姵氐拇嬖?，所以限流后的電壓不會低于電池電壓（相?dāng)于穩壓作用），考慮到二極管的降壓作用，因此才有了D1那端為6V電壓的緣故。

LED10及330歐電阻是充電指示燈。至于燈后面的部分，就是5組LED加限流電阻構成的照明電路，沒什么特別的。

其實，嚴格地說那個電容不是降壓電容，而只是限流，降壓還需要配合后面的穩壓二極管等。但是，人們通常喜歡將這個電路叫“電容降壓”電路。

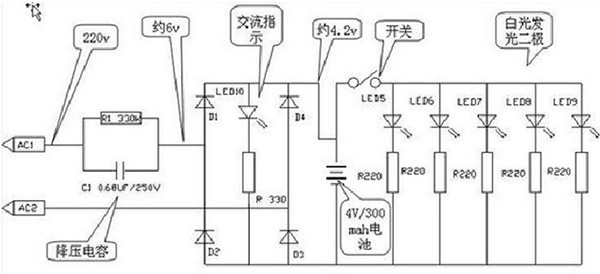

強光手電筒電路圖

如果AC2電壓高，電流經D4、電池、D2再到AC1。如果AC1電壓高，電流經D1、電池、D3再到AC2。因此，不管AC幾高，總是上邊的電壓高，都變成了上正下負，即實現了整流。

如果沒D2，那么當AC1電壓高的時候，會通過D3直接向AC2短路。
