MJ螺紋就是指的米制航空航天螺紋，主要用于飛機和航天器產品，為了提高抗疲勞強度，在外螺紋的牙底采用了較大半徑的牙底圓弧。因此，他的基本牙型不同于米制普通螺紋（M）的基本牙型。

1975年ISO首次提出MJ螺紋技術方案。此方案采用了美國航空航天螺紋（UNJ）的牙型和技術體系；以米制普通螺紋的公差和規格體系為載體。

我國于1982年制定了MJ螺紋的國家軍用標準（GJB）基本參考了國際標準ISO 5855：1999和檢驗標準ISO10959:2000.

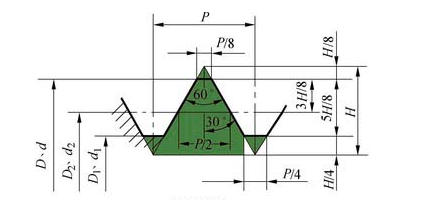

1. M螺紋的基本牙型

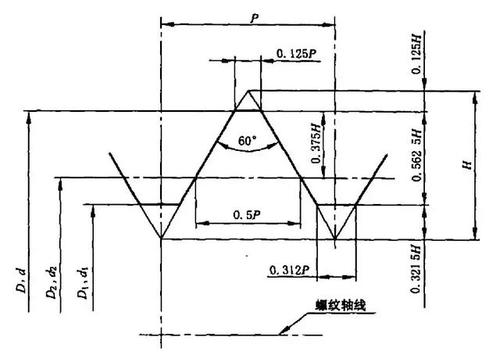

2. MJ螺紋的基本牙型

   MJ螺紋比M螺紋基本牙高要低，MJ外螺紋設計牙型與基本牙型的區別是牙底圓弧為連續光滑的曲線，曲線任何部分的圓弧半徑不得小于0.15011P，內螺紋的設計牙型與基本牙型相同

3. 直徑公差

MJ螺紋的基本偏差值，公差等級，頂徑公差和中徑公差與M螺紋相同。

   但MJ螺紋規定了螺紋的螺距、牙側角、螺旋線、錐度和圓度誤差以及影響螺紋形狀的其他誤差的中徑當量總和，不應大于中徑公差的一半。這里就引入了螺紋單一中徑和作用中徑的概念，我們不展開說明。

4. MJ螺紋的檢測

由于MJ螺紋量規的外載體是M螺紋量規，技術體系采用UNJ螺紋量規。所以MJ量規設計方案與UN螺紋基本相同，而量規公差與M螺紋量規相同。

但是MJ螺紋量規的牙型（小徑削平高度）不同，對牙側角的單項誤差以及單項誤差與累計誤差的檢驗有要求。

MJ螺紋用到的量規主要有：通止規環塞規，用于校準環塞規的校對環塞規；作用中徑指示規，單一中徑指示規；大徑規；小徑指示規；光學測量?jī)x（用于牙底圓弧檢測）

以上內容作為參考，如需詳細咨詢可電話咨詢4008788028

本文主要參考了公制，美制和英制螺紋標準手冊（第三版）
